Configuración de volúmenes con NetApp SANtricity mediante Fiber Channel

Para poder trabajar con los modelos E-Serie de NetApp tenemos que tener instalado el software de SANtricity que encontraremos en la web de de soporte de NetApp en cuanto adquiramos nuestra cabina.

En este post configuraremos un volumen mediante fibra óptica contra un volumen Windows. El Volumen estará trabajando en un RAID DDP (Dynamic Disk Pool).

Abrimos la consola de SANtricty conectando contra la cabina E2724 y nos situamos sobre la pestaña de Storage & Copy Services, en nuestro caso no aparace un Disk_Pool de 9,6 TB y un espacio libre de 2,9 TB



Click con el botón derecho del ratón y Create Volume...

Introducimos un nombre en el volumen y no da a escoger las siguientes opcciones de configuracón:

• Thin: poder presentar mas espacio del que realmente se dispone.
• Data assurance (DA): que la cabina analice la integridad de los datos para corregir posibles fallos.
• SSD Cache: poder utilizar discos de SSD para cache
• Dynamic Cache: utilizar la cache para accesos I/O Secuenciales.

Una vez creado el volumen ya podemos presentarlo a los hosts, para ello lo primero será crear grupos servidores en función del servicio, en esta caso crearemos un grupo de windows y lo presentaremos a su host mediante FC.

Dentro de SANtricity en la pestaña de Hosts Mappings crearemos un grupo de servidores con el mismo sistema operativo por si hay que añadir mas servidores a nuestro volumen no será necesario volver a configurar un grupo.

Click con el botón derecho del ratón  en Default Group -> Define -> Host Group

Se define el nombre del grupo y OK

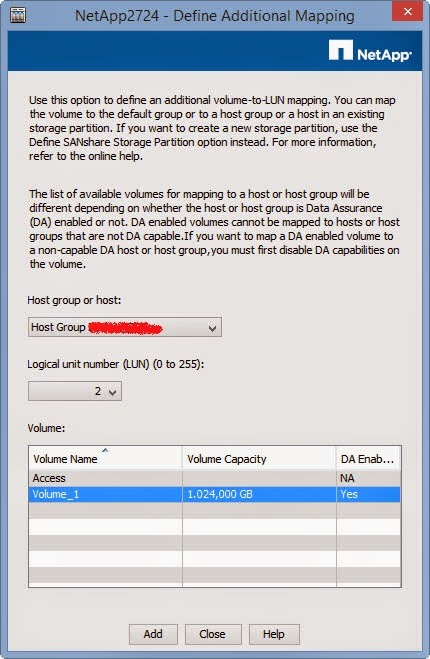

Una vez definido el grupo asignaremos la en volumen  al grupo especificado que tipo de partición tiene que ser, UNIX, Windows, VMWare, etc... para ello en la misma pestaña de Host Mappings aparece el volumen creado pero no definido, click con el botón derecho de ratón  y Add LUN Mapping... en el siguiente paso del asistente nos pregunta a que grupo o host lo queremos asignar, seleccionamos el siguiente número de LUN  disponible y add.

Con esta configuración todos los hosts que añadimos a este grupo de forma automática se le presentarán los volúmenes definidos. Para añadir hosts a un grupo nos situamos en el grupo de servidores y con el botón derecho del ratón Define --> Host

Especificamos que tipo de conexión FC, SAS, iSCSI, en nuestro caso seleccionamos FC, en caso de tener las zonas de los switches de fibra configuradas para que la cabina ve los WWN de los hosts seleccionamos la opción de ver los identificadores conocidos, si aún no tenemos presentados los WWN para que los autodetecte lo podemos añadir de forma manual.

Añadimos un alias identificador del Host y al finalizar el asistente nos preguntará que sistema operativo tiene el host que añadimos. Es muy importante escoger el sistema operativo correcto para que la LUN tenga una alineación correcta con el sistema de archivos del servidor.

Ahora solo falta ver si nuestro servidor ve el disco presentado.

Como Montar un SnapShot de NetApp mediante VSC CLI

Recuperar una maquina virtual mediante la consola de VSC no es un problema siempre que tengamos acceso al vCenter. En este caso el problema surgió en una instalación en el que se tenia que recuperar una maquina urgente y sin conexión al vCenter.

Para poder recuperar el backup desde el servidor donde esta instalado el SnapManager para VI abriremos una interfaz de comandos y nos situaremos en la siguiente ruta

• "C:\Program Files\NetApp\Virtual Storage Console\smvi\cli\bin

Escribimos la instrucción para que nos muestre los backups realizados por el SnapManager de VI

• smvi backup list -id NETAPP_VOL3

Escribimos la siguiente instrucción para montar el volumen en un esx

• smvi backup mount -backup-name "backup_Backup VM daily VOL3_20140404030026" -esx-server esx.netapp.local.

Una vez montado el volumen en nuestro servidor ESX nos aparecerá de la siguiente forma.

En este punto podemos copiar la VM a un datastore de producción o inventariarla y ponerla en funcionamiento.

En caso de querer montar el volumen mediante Flexclone, nos conectaremos a la cabina mediante SSH y ejecutaremos los siguientes comandos:

Primero veremos cuantos snapshots hay en un volumen

• snap list LABNETAPP

Una vez identificados el snapshot que queremos restaurar ejecutamos el siguiente comando

•  vol clone create LABNETAPP_CLONE -s none -b LABNETAPP snapcreator_vm-hourly_20140416131108

Abrimos el oncommand system manager de NetApp y nos aparece el volumen clonado. Al ser un volumen VMWare montamos el datastore y ya podemos copiar a otro datastore la maquina virtual o la inventariamos para ponerla en producción.

P.D. Acordaros de desmontar el volumen y el snapshot!!!!!
